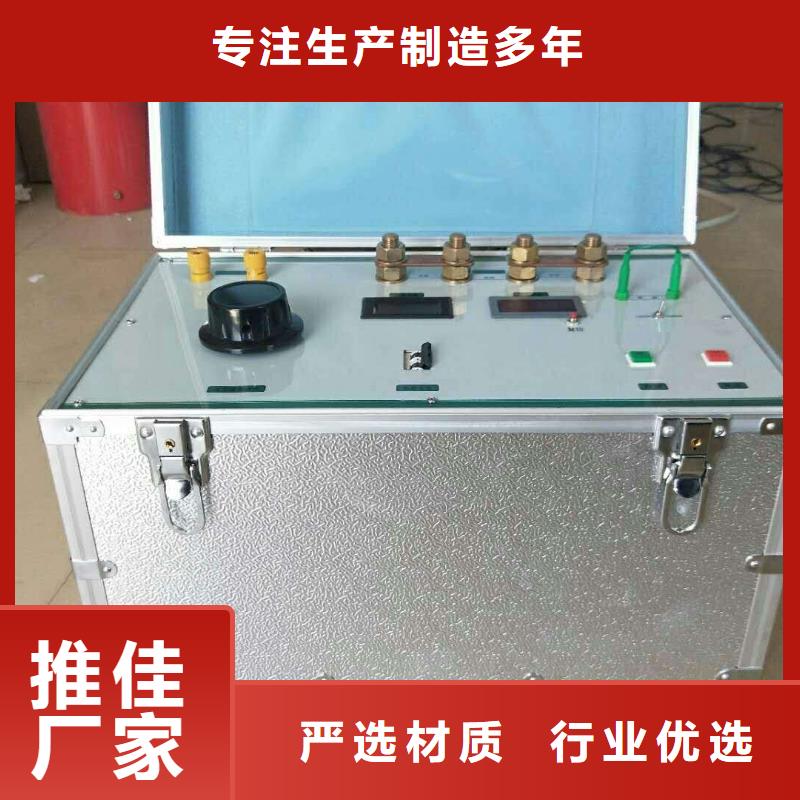

湖南大电流发生器交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的性、可靠性。6）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；7）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）,备选功能.8） 带三相自动平衡系统，保证三相平衡输出，输出电流采样采用进口传感器并采用当前电力电子技术，抗干扰能力强，输出精度高，0.5级。可达0.2级。9）. 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。10）.可以显示三相全程电流曲线和多达120路温度曲线图。可带微型打印机，可现场随时打印曲线图及测试数据11）.试验报告为WORD格式文档,可在仪器内部进行编辑、整理、打印12）. 可根据用户要求定制测试模块，软件终身免费升级

湖南大电流发生器 当变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁芯的断面上形成闭合回路并产生电流，好像p一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁芯发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，η＝输出功率/输入功率。升流器相关材料铁芯材料变压器使用的铁芯材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000，绕制变压器通常用的材料漆包线，纱包线，丝包线，常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下用QZ型号的高强度的聚脂漆包线。绝缘材料在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。

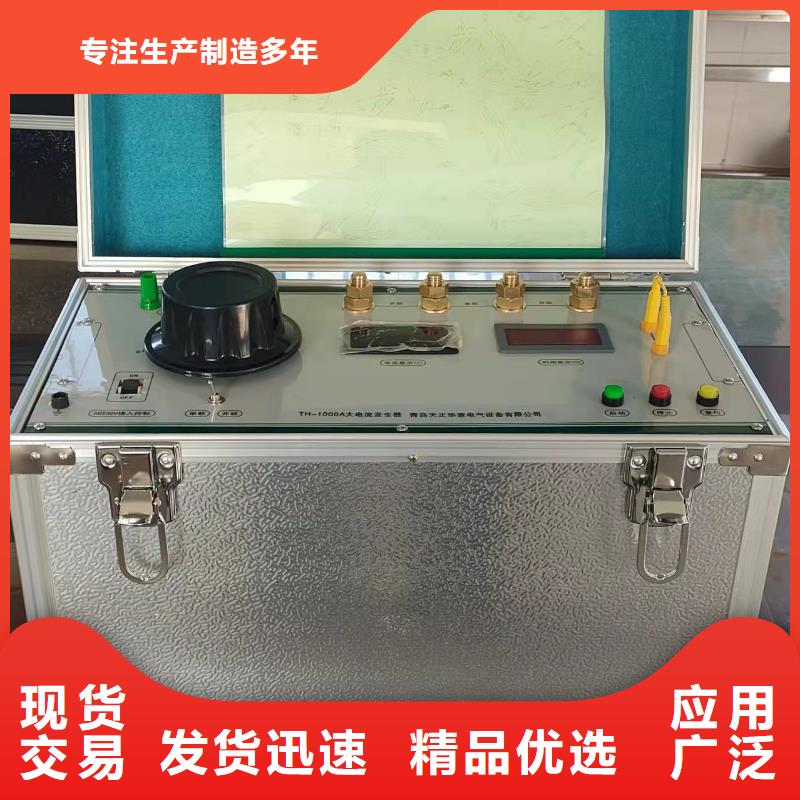

湖南大电流发生器 简介三台单相大电流发生器按星形连接。冷却方式：自然风冷。升流器应选取性能满足使用要求并符合相应标准规定的导电、导磁和绝缘材料，在构成产品后应满足相关标准试验要求；引出线和端子的结构应保证良好的电接触和预期的载流能力，并应有足够的机械强度，端子应便于安装和与外部导线连接，端子温升不得超过75K。接地点应可靠接地，接地点附近应有易见、清晰、不易脱落的接地标志符号。大电流发生器的出线端配有穿墙铜排，铜排的规格满足7000A的载流要求。变压器的基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流入其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。一般指连接交流电源的线圈为「一次线圈」；而跨于此线圈的电压称之为「一次电压」。在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。因此，变压器区分为升压与降压变压器两种。大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业是无法达到发展的现况。3.3.2功能特性：当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁芯中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2所抵消的那部分磁通，以保持铁芯里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。
