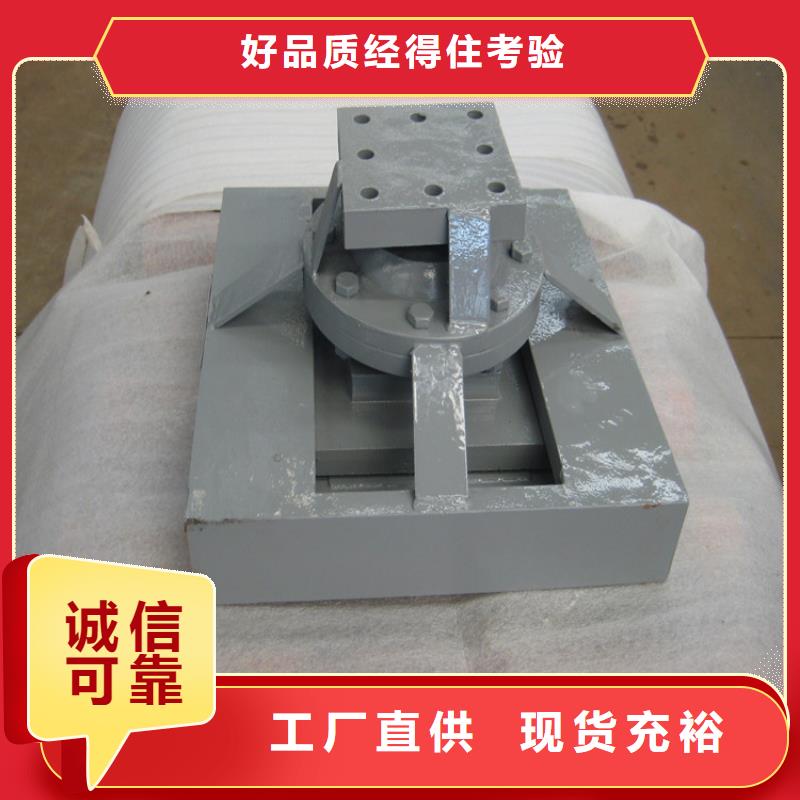

球铰支座双向滑动支座产品优良

普通抗震球铰支座的基础上增加钢板弹簧或聚氨酯类弹簧等部件，用于实现支座的水平刚度等特殊要求。1下球铰支架支撑钢板预埋、下球铰定位钢板预埋及滑道定位钢板预埋。在墩顶混凝土浇筑前预埋。1）下球铰支架支撑钢板尺寸30cm*30cm。分别安装在下球铰支架四个支腿下方，标高比下球铰支架底部略低，低5cm为宜，钢板中心间距2.29m。2）下球铰定位钢板尺寸15cm*15cm。安装在沿线路方向和垂直线路方向的轴线上与球铰中心间距2m。球铰支座竖向承载力分为300KN~10000KN十四个级别；支座的抗水平力为竖向承载力的20%；支座抗竖向拉力：GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；球铰支座支座的径向位移量±20mm-±50mm。环向位移量±60mm-±100mm；以上技术要求均可根据客户要求生产。 钢板标高与下球铰顶部高程相平，钢板底部焊接1.5m长[10槽钢，槽钢埋入墩顶混凝土10cm。3）滑道定位钢板结构与下球铰定位钢板结构相似，顶部与滑道钢板底标高相同，沿滑道中心等间距预埋8块。2下球铰支架及下球铰安装。

随着球铰支座的逐步推广应用，支座的施工质量直接影响到钢结构整体的。随着建筑技术的发展，对钢结构基础的施工质量、环保要求也越来越高，需要选用更加优良的材料，采用先进的施工工艺，以保证建筑物的性和使用功能。 抗拉固定球铰支座施工步骤 1下球铰支架支撑钢板预埋、下球铰定位钢板预埋及滑道定位钢板预埋。在墩顶混凝土浇筑前预埋。1）下球铰支架支撑钢板尺寸30cm*30cm，分别安装在下球铰支架四个支腿下方，标高比下球铰支架底部略低，低5cm为宜，钢板中心间距2.29m。2）下球铰定位钢板尺寸15cm*15cm，安装在沿线路方向和垂直线路方向的轴线上与球铰中心间距2m，钢板标高与下球铰顶部高程相平。 钢板底部焊接1.5m长[10槽钢，槽钢埋入墩顶混凝土10cm。3）滑道定位钢板结构与下球铰定位钢板结构相似，顶部与滑道钢板底标高相同，沿滑道中心等间距预埋8块。 2下球铰支架及下球铰安装（1）在下球铰定位钢板上用全站仪投影出下球铰中心辅助点坐标（沿线路方向各2m及垂直线路方向各2m。 4个辅助中心点坐标）牵线引出下球铰坐标中心，并在下球铰转盘上牵线引出下球铰几何中心。（2）用大吨位吊车整体吊装下球铰支架及下球铰，慢慢移动使下球铰几何中心与下球铰坐标中心基本重合，同时调整下球铰高度使下球铰顶部与坐标中心牵引线重合，两个方面保证下球铰和高程与设计和设计高程基本相同。
